Azure Migrate の検証環境を作成してみる！

今回は Azure への移行サービスである Azure Migrate の検証環境を作成しました

Azure Migrate のサポートシナリオ

Azure Migrate を使うと以下の環境で動いているサーバーを Azure に移行することが可能です

物理サーバー
Hyper-V
VM ware
AWS
GCP

個人が機能をお試しするにはやはりクラウドサービスを使うのが簡単です
なので、今回は Azure 上に Hyper-V VM を準備して Azure Migrate を試してみたいと思います

前提条件 & 作成環境

Hyper-V 環境で Azure Migrate を使うためには以下の条件が必要になります

要件	詳細
Hyper-V ホスト	サーバーが配置されている Hyper-V ホストは、スタンドアロンでも、クラスターに含まれていてもかまいません。ホストでは、Windows Server 2019、Windows Server 2016、または Windows Server 2012 R2 が実行されている必要があります。 Common Information Model (CIM) セッションを使用して、アプライアンスがサーバーメタデータとパフォーマンスデータをプルするために接続できるように、WinRM ポート 5985 (HTTP) で受信接続が許可されていることを確認します。
アプライアンスのデプロイ	Hyper-V ホストには、アプライアンスにサーバーを割り当てるためのリソースが必要です。 – 16 GB の RAM、8 個の vCPU、約 80 GB のディスク記憶域。 – 外部仮想スイッチと、アプライアンスに対するインターネットアクセス (直接またはプロキシ経由)。
サーバー	サーバーでは、任意の Windows または Linux オペレーティングシステムを実行できます。

Azure Migrate 検出および評価を使用して Hyper-V のサーバーを検出する - Azure Migrate | Microsoft Learn

これを見ると Windows Server 上で移行したいマシンを動かす必要があります
そのため Azure VM に Windows Server をデプロイし、その上に Hyper-V 環境を構築し Azure へ移行するサーバーを用意します

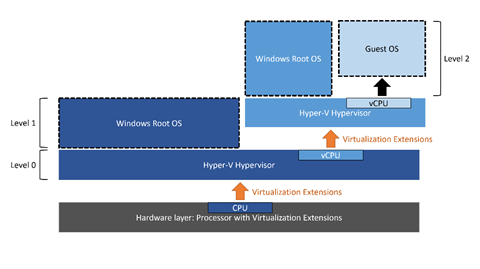

入れ子の Hyper-V (Nested Hyper-V) の環境が必要になります

Run Hyper-V in a Virtual Machine with Nested Virtualization | Microsoft Learn

入れ子の Hyper-V の前提条件は以下になります

要件	詳細
Hyper-V ホスト	Windows Server 2016/Windows 10 or greater
VM の構成バージョン	VM configuration version 8.0 or greater

今回は関係ありませんが、AMD の CPU で入れ子の環境を構築したい場合は以下の前提条件が必要になります

要件	詳細
Hyper-V ホスト	Windows Server 2022/Windows 11 or greater
VM の構成バージョン	VM configuration version 10.0 or greater

これらはオンプレミスで入れ子の環境を作成する場合に必要な条件です
Azure 上で実行する場合は VM のサイズに制限があります
2017年に公開された情報では Dv3 と Ev3 で入れ子の Hyper-V がサポートされています
Introducing the new Dv3 and Ev3 VM sizes | Azure Blog | Microsoft Azure

そこで今回は以下の環境を作成することにしました

要件	詳細
Hyper-V ホスト	Windows Server 2019
VM サイズ	Standard D8s v3 (8 vcpu 数、32 GiB メモリ)
Hyper-V ゲスト	Windows Server 2022

Azure VM の Hyper-V 環境設定

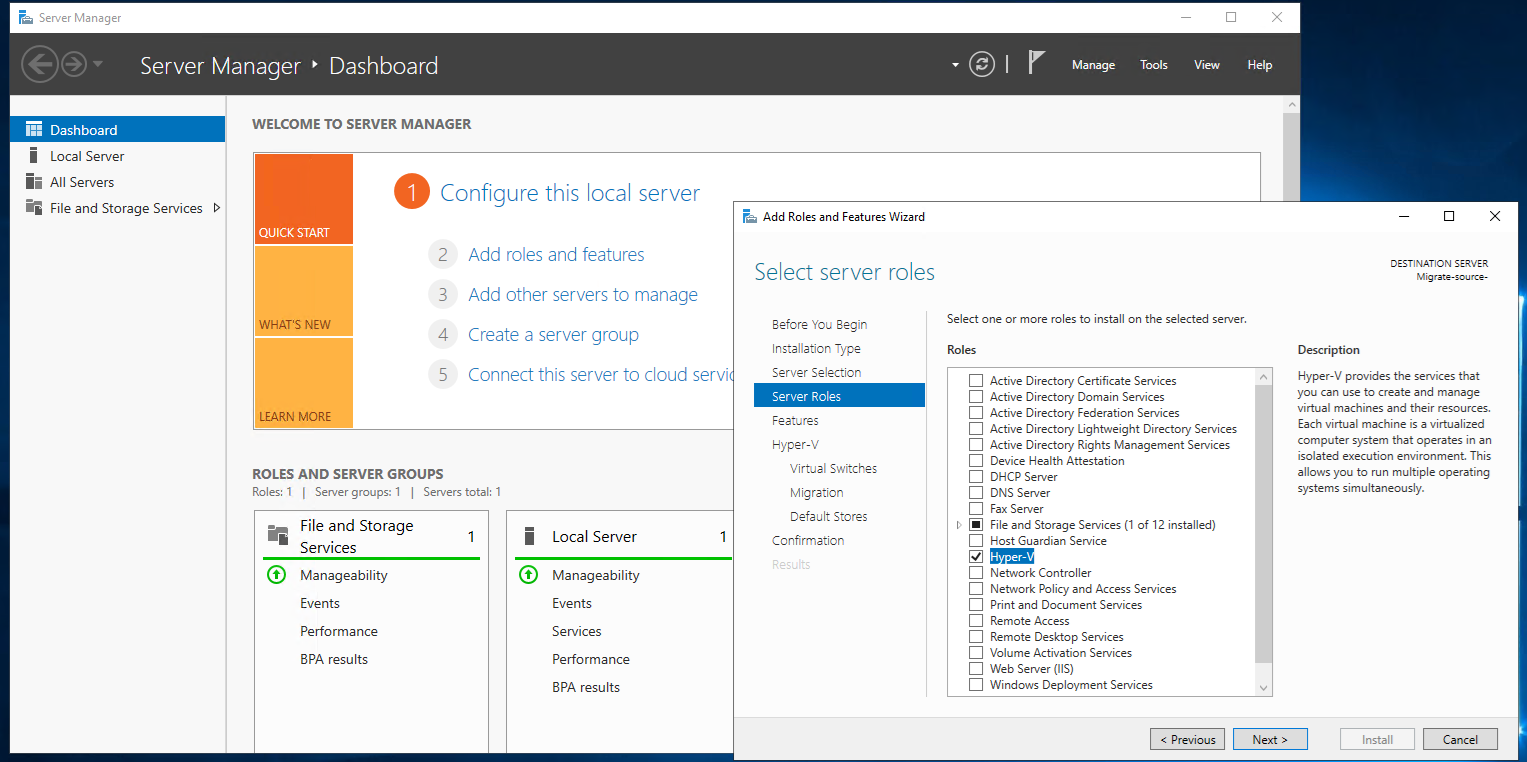

作成した Azure VM 上の Windows Server に対して Hyper-V を有効化します
オンプレで入れ子の環境を作成する場合は有効化のコマンドが必要ですが、Azure 環境においては不要でした

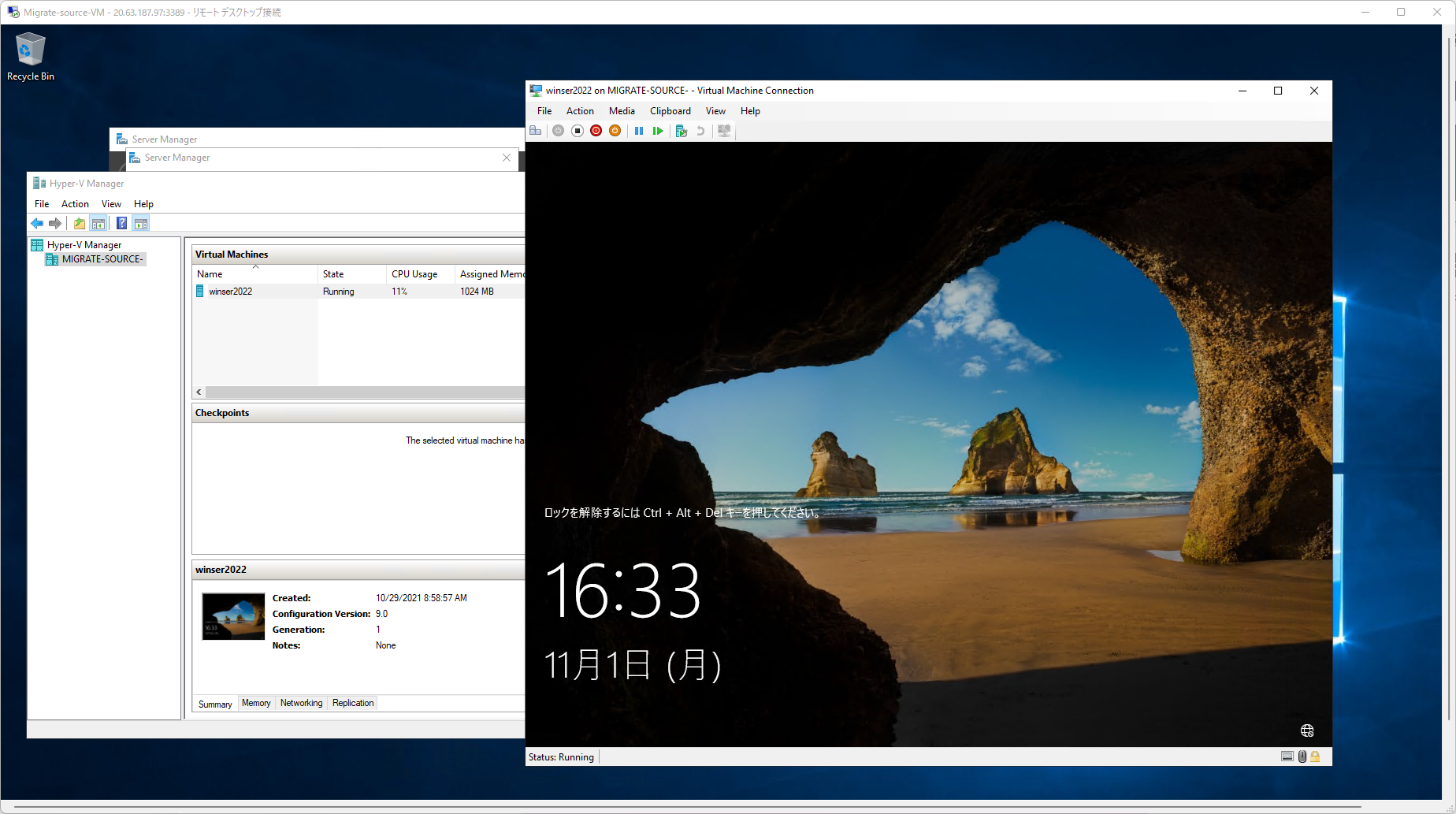

有効化が完了したらHyper-V Manager を起動してゲストOSの設定を行います
わかりずらいですが、Azure VM で Hyper-V を実行している環境になります

Azure Migrate の設定

次に Azure Migrate の設定を行います
必要な権限が2つあります

Azure サブスクリプションに対する共同作成者または所有者のアクセス許可
Azure Active Directory (AAD) アプリを登録するためのアクセス許可

確認方法は公式ドキュメントを確認してください
Azure Migrate 検出および評価を使用して Hyper-V のサーバーを検出する - Azure Migrate | Microsoft Learn

次に Hyper-V ホスト (Azure VM) 側の準備を行います
いくつか手順が記載されていますが、Microsoft 側でスクリプトが用意されているのでそれを実行するだけです
スクリプトは手順が記載されている公式ドキュメント内からダウンロード可能です
Azure Migrate 検出および評価を使用して Hyper-V のサーバーを検出する - Azure Migrate | Microsoft Learn

CertUtil -HashFile MicrosoftAzureMigrate-Hyper-V.ps1 SHA256

これを実行し、ハッシュ値を確認して正しいファイルかどうか確認をしておきます次に

MicrosoftAzureMigrate-Hyper-V.ps1

を実行します
何度か Yes/No を聞かれるので内容を確認して Yes/No を選択します

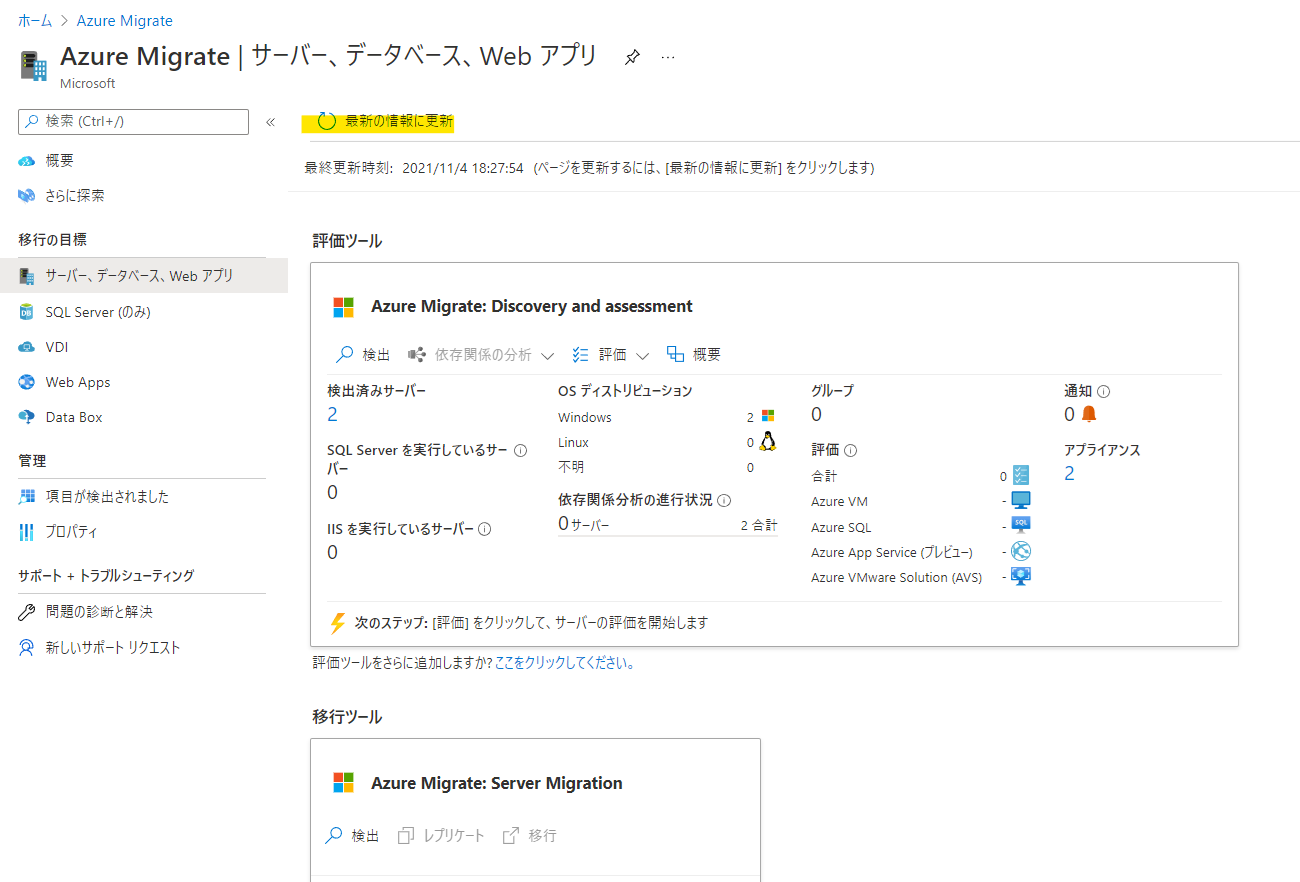

Azure Migrate のデプロイ

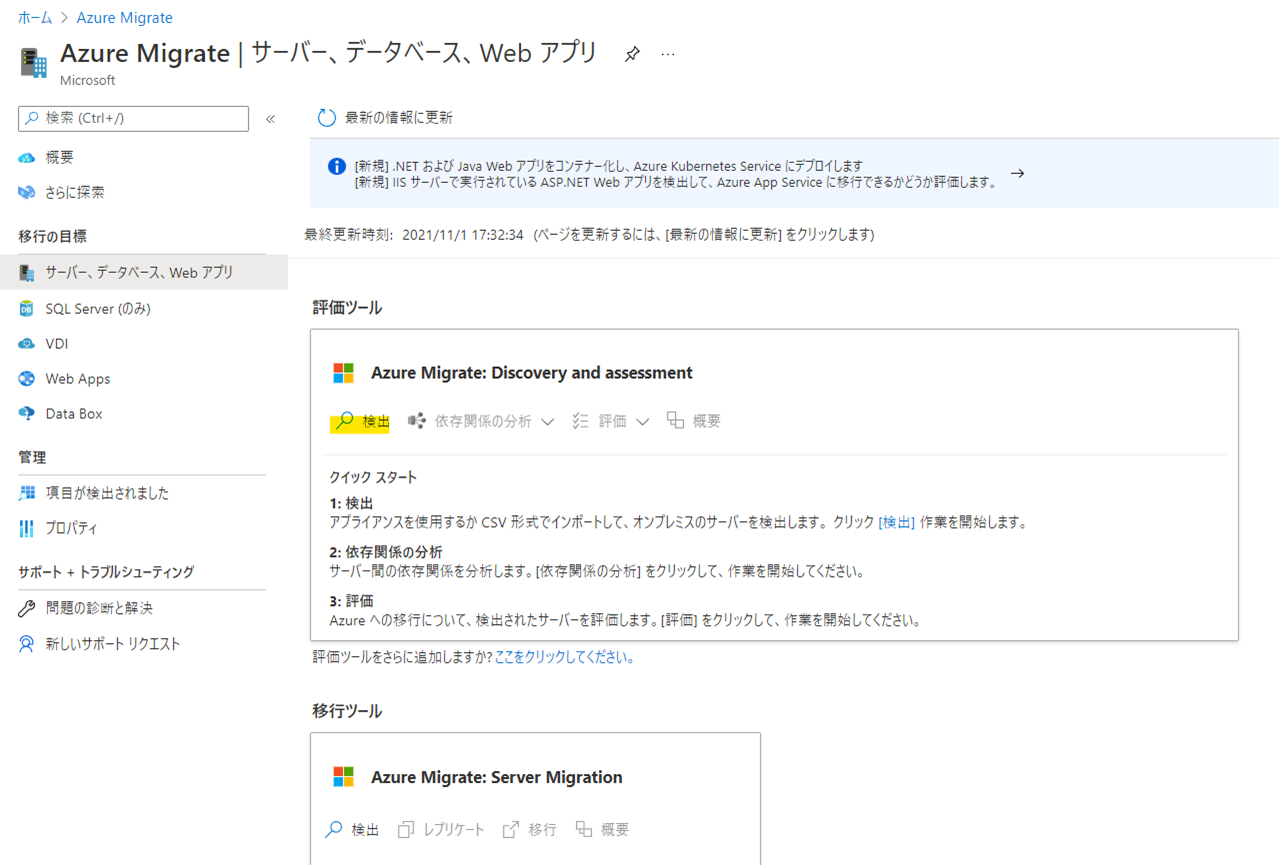

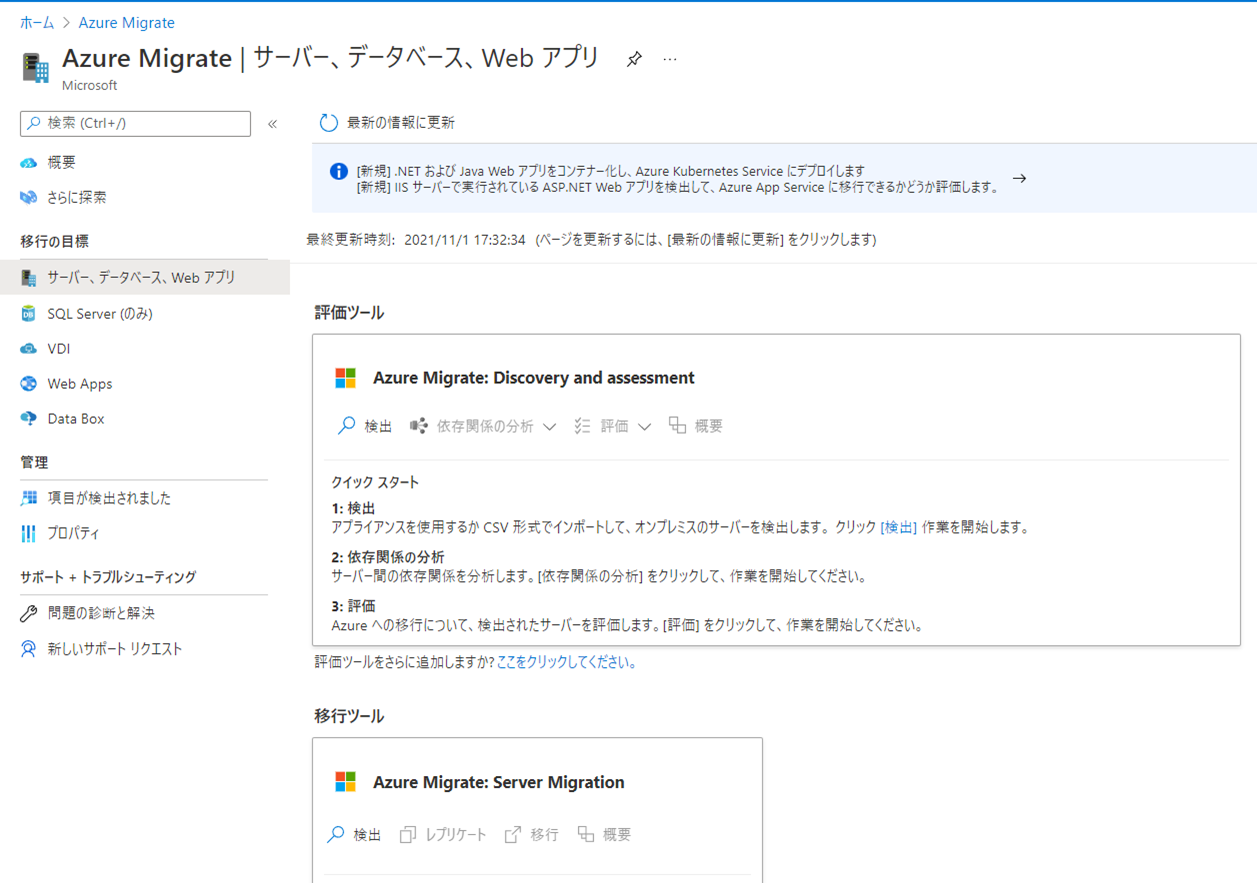

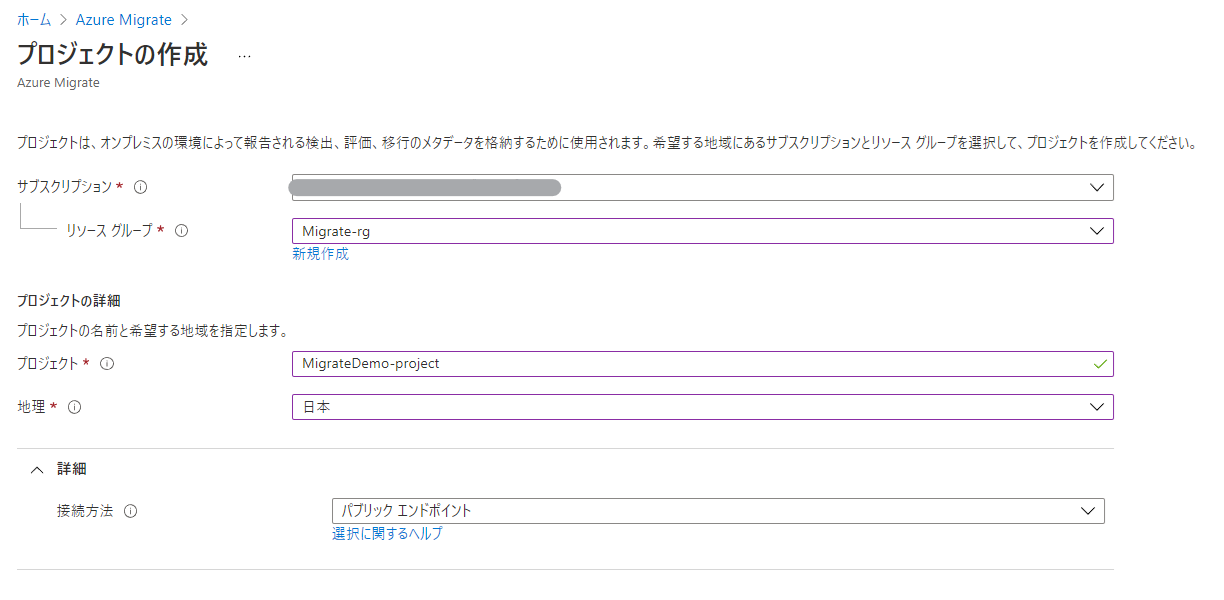

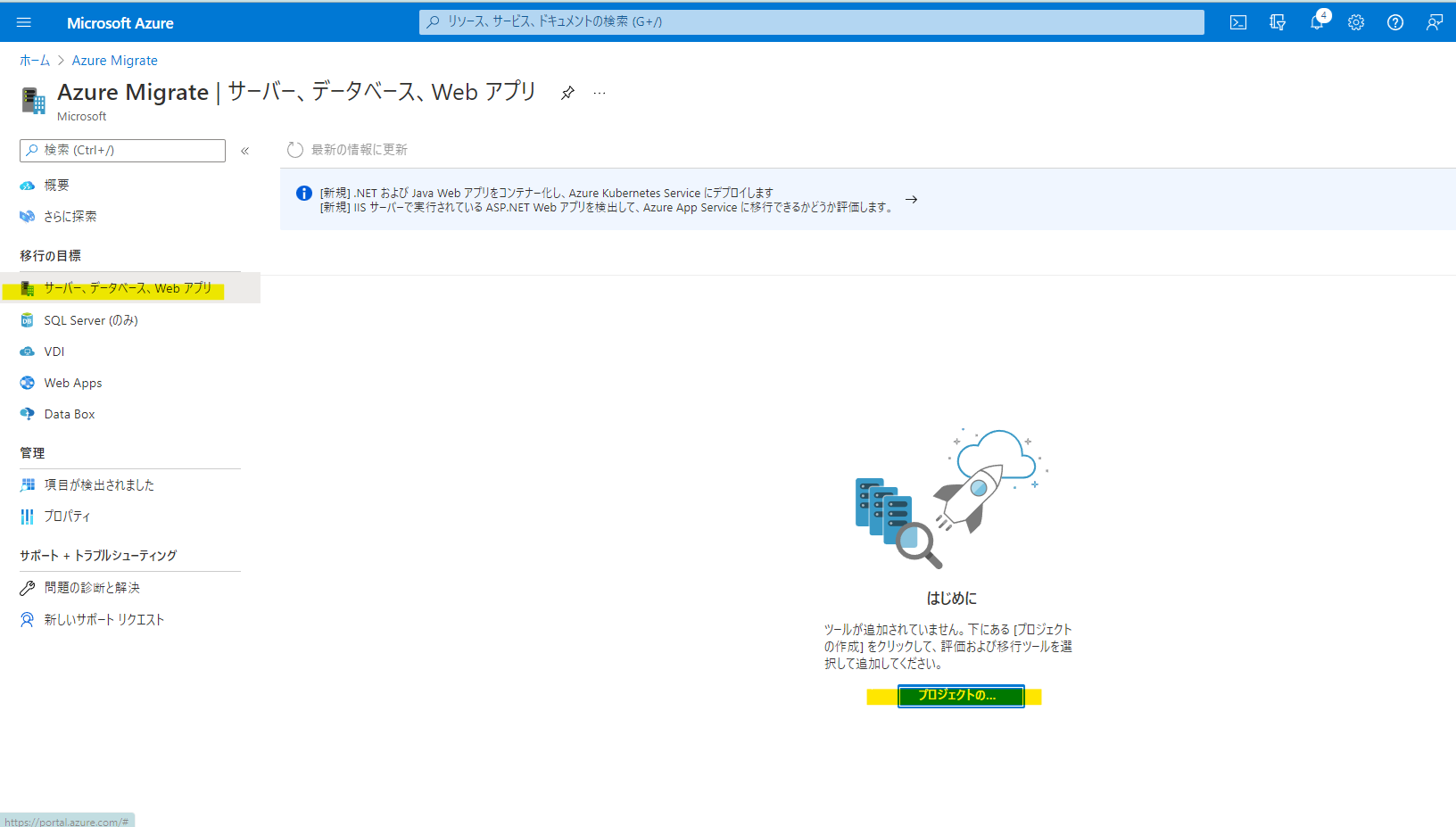

Azure Migrate のリソースを作成します
詳しい手順は Azure Migrate 検出および評価を使用して Hyper-V のサーバーを検出する - Azure Migrate | Microsoft Learn を参考にしてください
手順の一部のスクリーンショットを記載しておきます

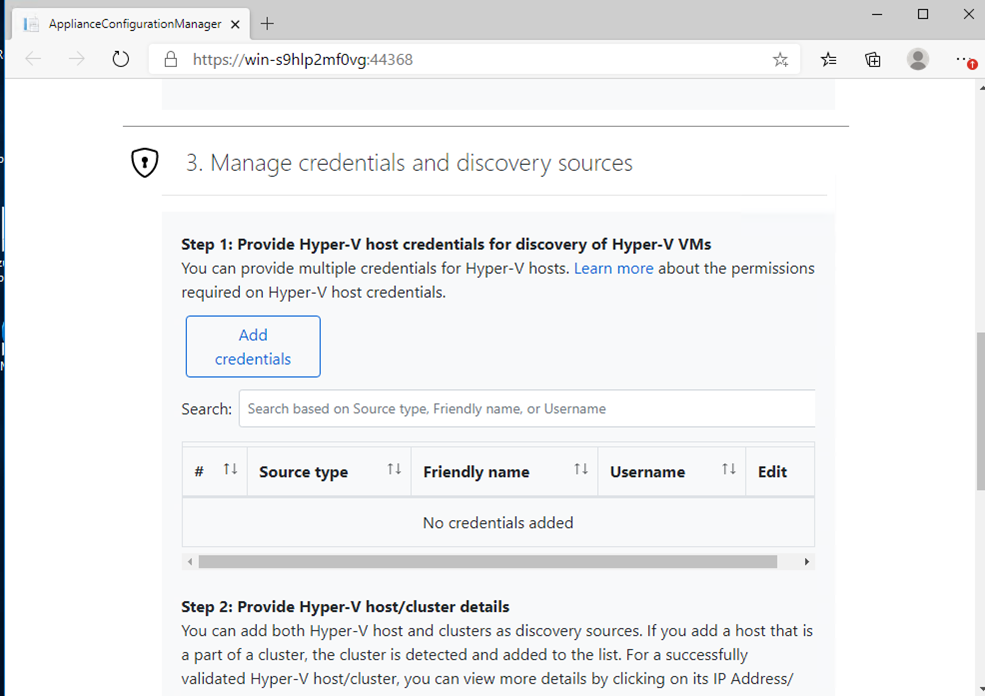

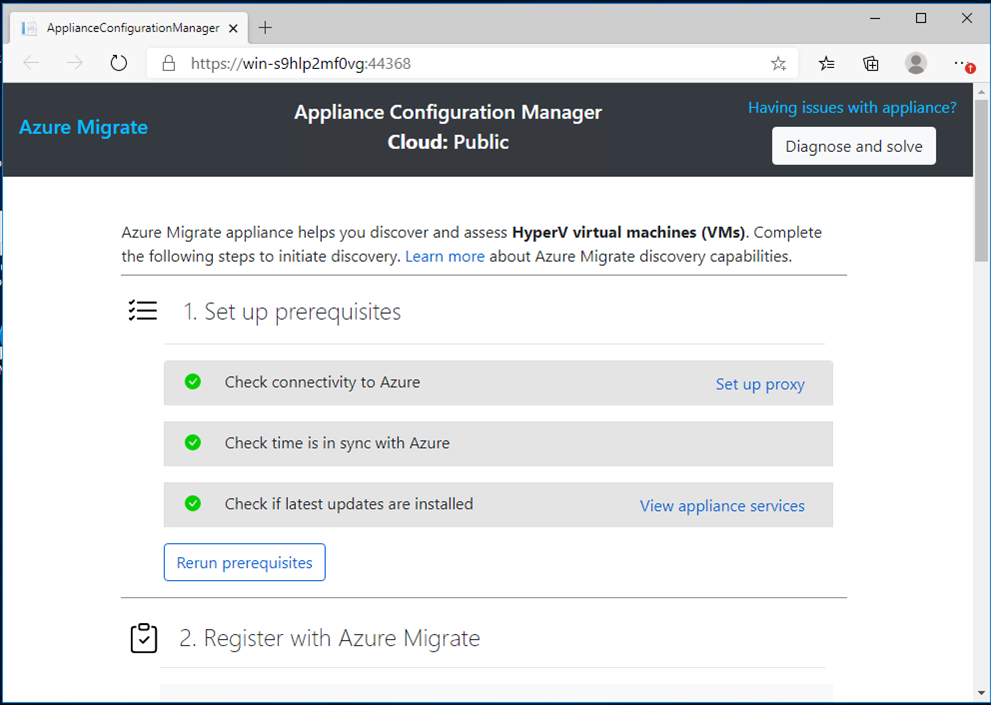

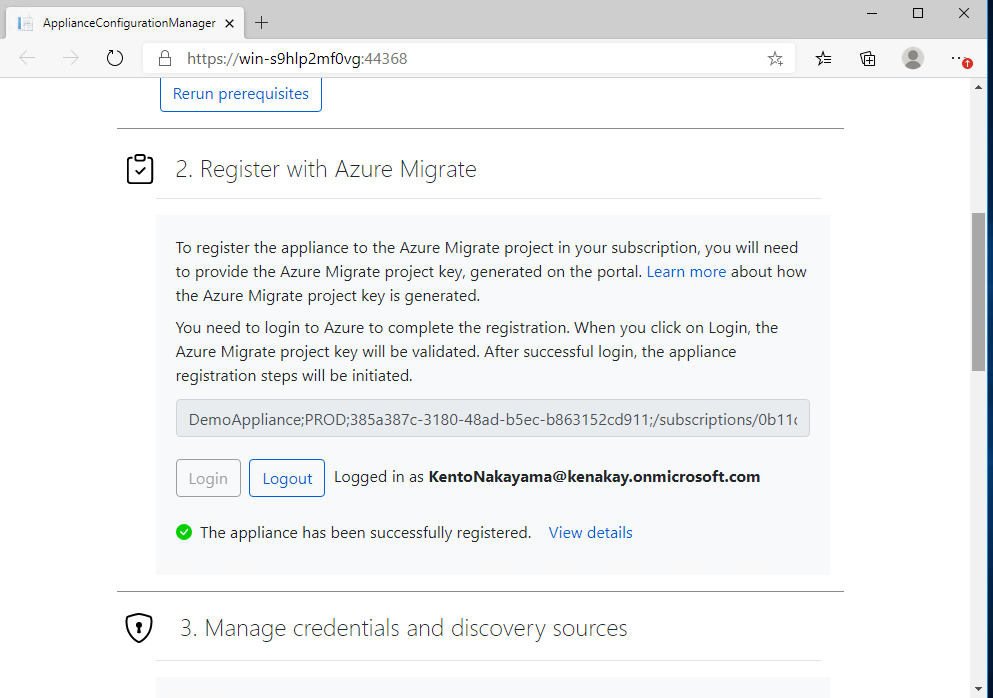

Azure Migrate アプライアンスの設定

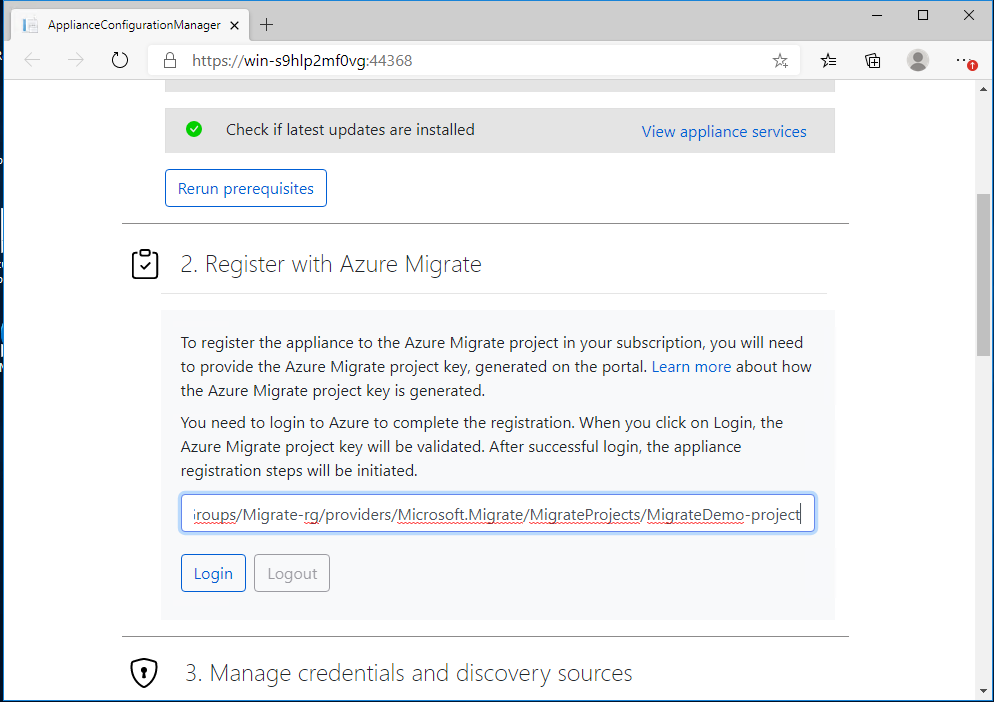

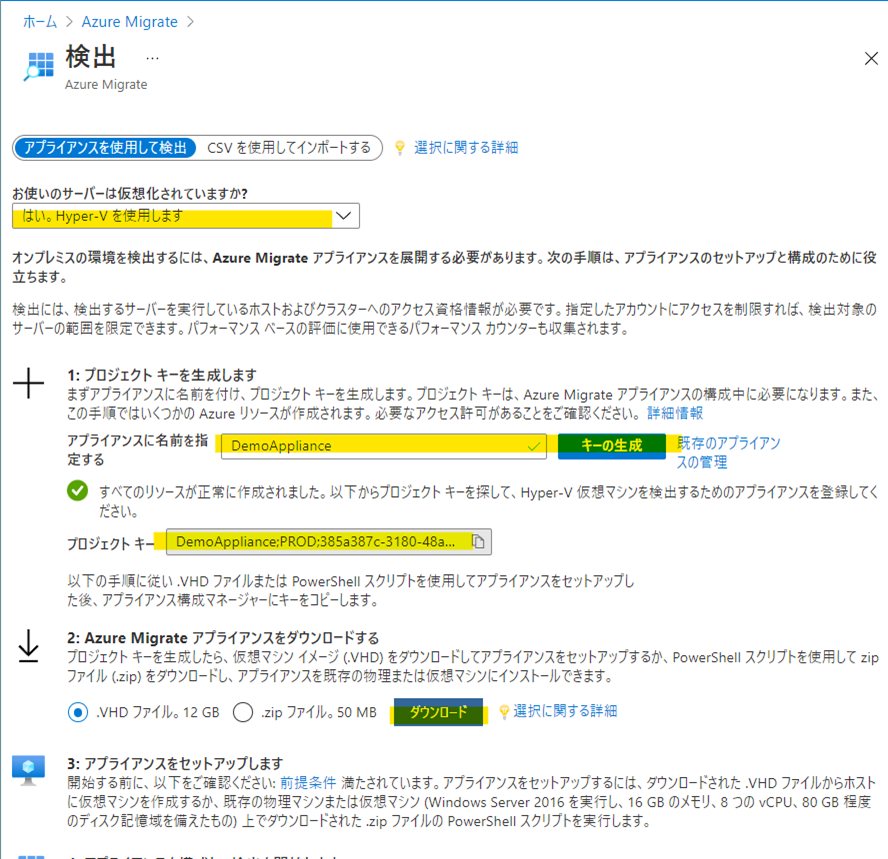

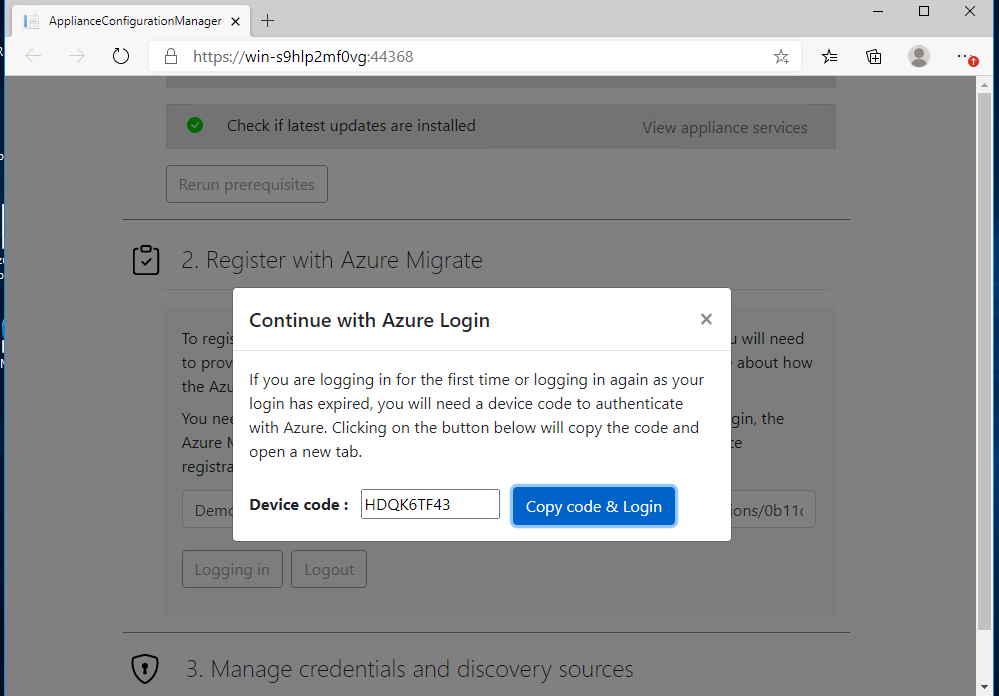

移行するマシン情報を収集するアプライアンスを設定します
同じく手順は公式ドキュメントを参考にしてください。スクリーンショットの一部を記載します
※プロジェクトキーの作成後、しばらく放置すると応答がなかったとなってしまうのでキーの作成を確認出来たら確実にメモしておきます

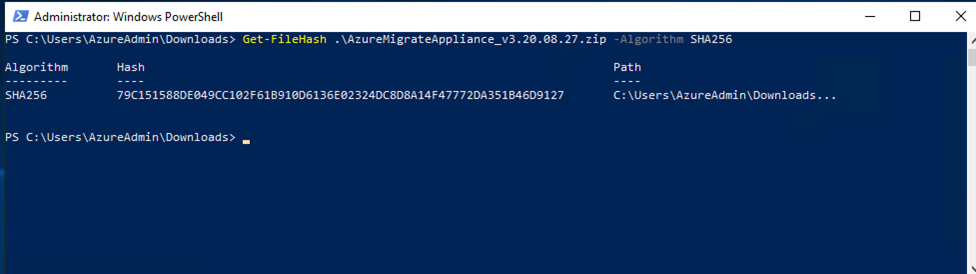

ダウンロードした zip ファイルのハッシュ値確認を確認します

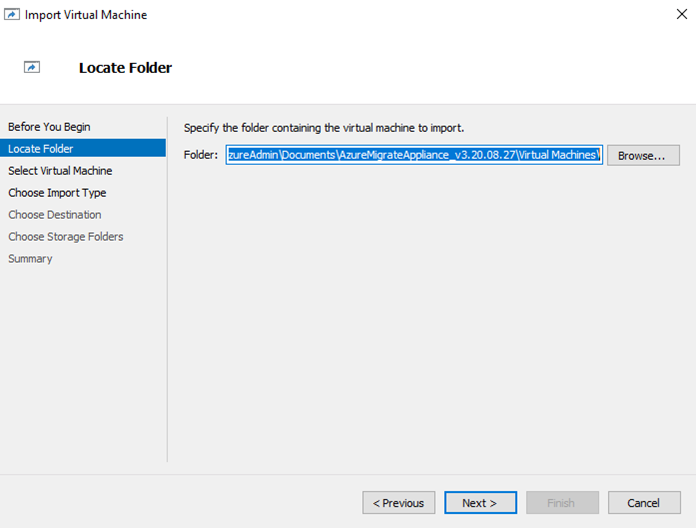

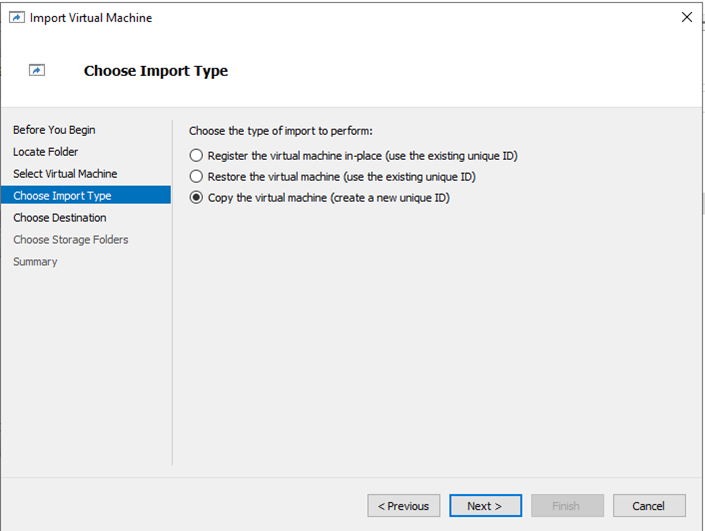

問題なければ仮想マシンを Hyper-V ホスト (Azure VM) にインポートします

ここで作成したアプライアンスは Azure と通信をさせる必要があります
Azure 側では設定に癖があるのでちょっと注意が必要です
簡単に説明をすると、Azure 基盤側の DHCP は入れ子環境の VM にまで IP アドレスを渡してくれません
そのため自前で IP アドレスを渡す環境 (手動 or DHCP) を用意する必要があります

こちらを参考にして進めていきます
Virtualization-Documentation/hyperv-tools/Nested at live · charlieding/Virtualization-Documentation · GitHub
Internal 仮想スイッチの作成

New-VMSwitch -SwitchName "InternalvSwitch" -SwitchType Internal

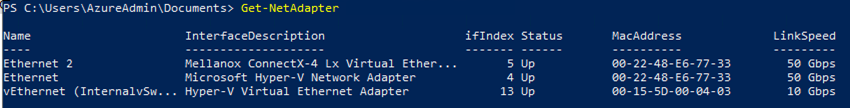

NAT Gatway を設定するために Internal 仮想スイッチの ifIndex を確認します

Get-NetAdapter

NAT Gateway の設定 (確認した ifIndex を使用します)

New-NetIPAddress -IPAddress 192.168.0.1 -PrefixLength 24 -InterfaceIndex 13

Gateway の追加設定

New-NetNat -Name MyNATnetwork -InternalIPInterfaceAddressPrefix 192.168.0.0/24

次に DHCP サーバーの役割をホストの Azure VM にインストールします
インストールが完了したら DHCP の管理コンソールを起動します
DHCP で付与するアドレス範囲を指定します

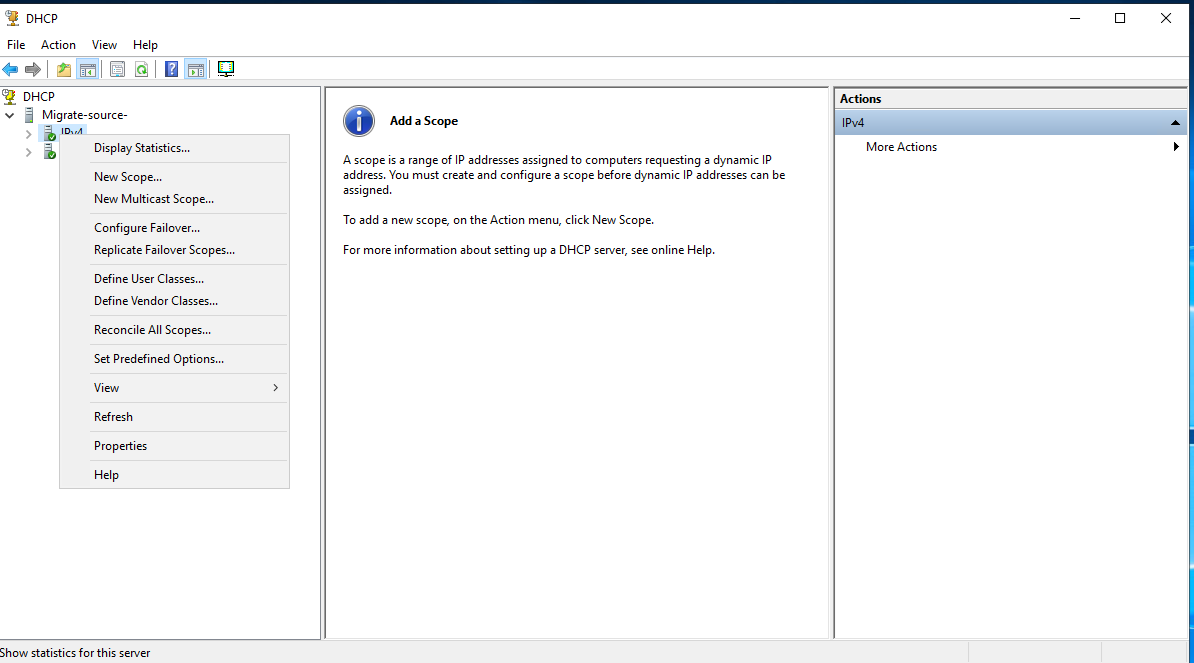

IPv4 で右クリック > New Scopre..

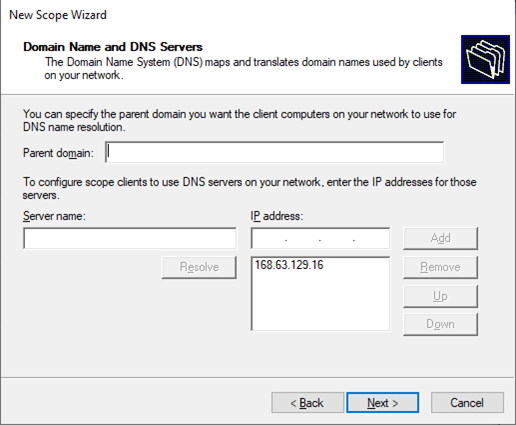

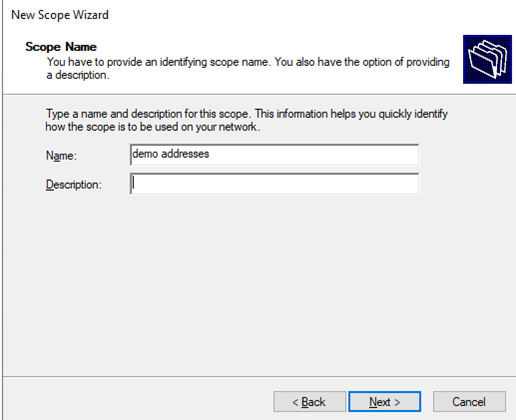

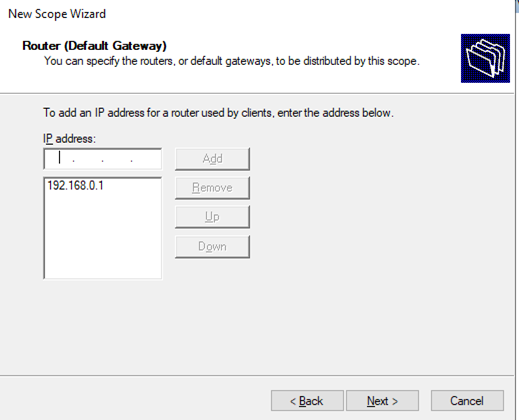

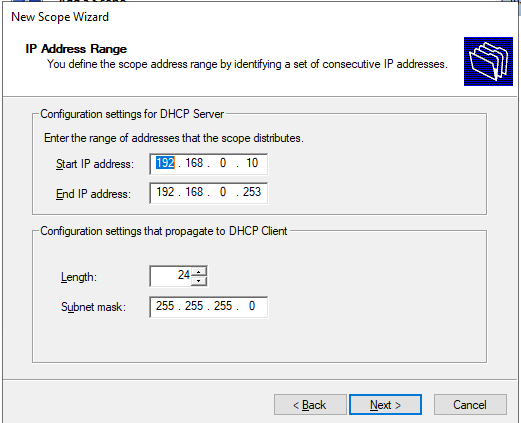

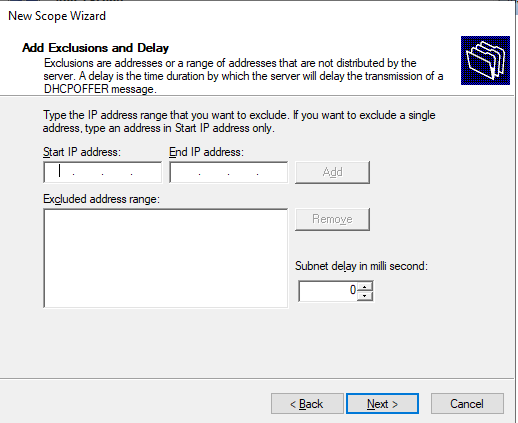

画面に従って、設定名、アドレス範囲を指定します。今回は例外のアドレスは設定しません
一部の手順のみスクリーンショットを記載します

作成した Internal 仮想スイッチをアプライアンス VM に設定すると外部と通信ができるようになります
（長かった。。。）

次にアプライアンスが Hyper-v ホスト (Azure VM) と通信ができるように設定をしておきます
※ホスト側の操作になります

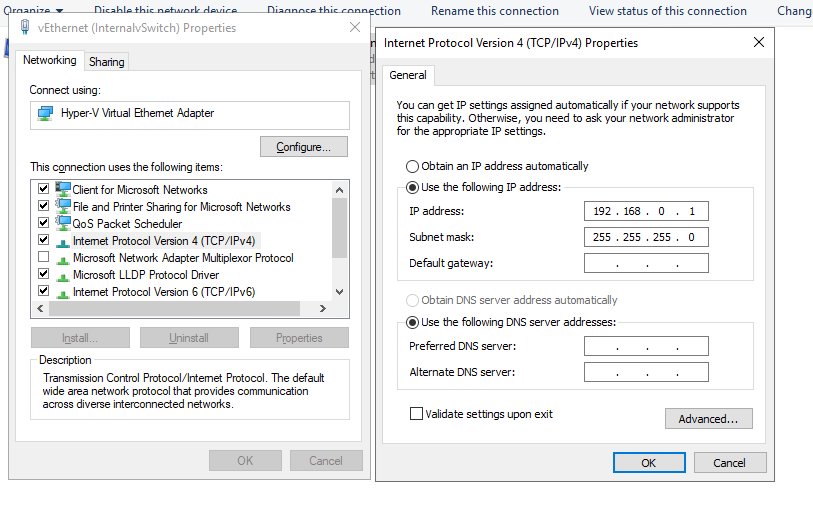

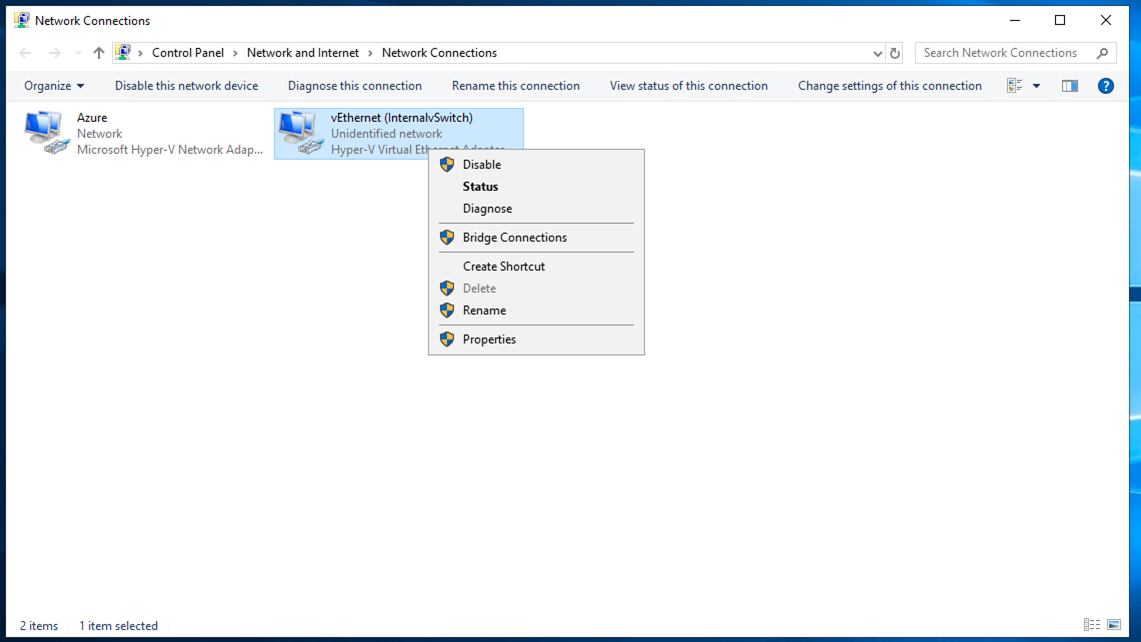

Control Panel > Network and Internet > Network Connections
コマンドで作成した仮想スイッチのプロパティを開きます

Internet Protocol Version 4 (TCP/IPv4) を選択し、Properties を選択します
Use the following IP address に適当な IP アドレスを入力します
このアドレスは Hyper-v ホスト (Azure VM) がアプライアンスと通信するときに使います
